>ПРОДУКТЫ>Камера соляного тумана

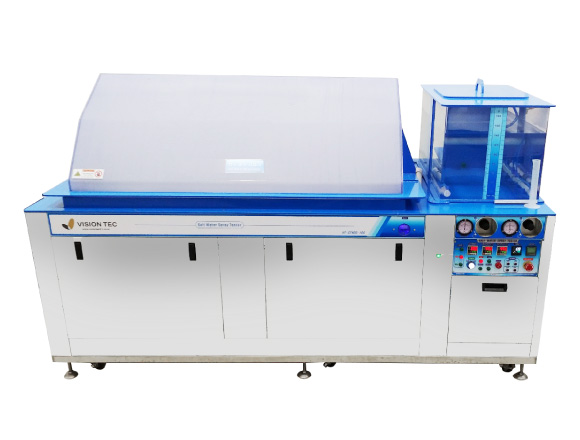

Камера соляного тумана

Равномерное распыление в камерe!

※ Получена сертификация CE (COC) → ‘TUV NORD’
Регистрационный номер (K12802/E21)
Равномерное распыление в камере!
Камера соляного тумана - это оборудование, которое испытывает износостойкость и коррозионную устойчивость продукта путём распыления соли на образец, покрытый органическими и неорганическими веществами, такими как краска или неорганическая пленка.
Features
1. С помощью генератора тумана можно равномерно распылять раствор в камере.
2. Соответствует испытанию соляным туманом (35℃±2℃) и методу испытаний CAS (50℃±2℃).
3. Возможна циклическая работа. → путём установки таймера и счётчика.
Оборудование экономично благодаря энергосберегающей конструкции (1,1 кВт).
4. Испытательная зона и внешний короб изготовлены из неэрозийных материалов.
5. Оснащено микропроцессорным контроллером для самодиагностики. (Необязательно).
6. Оснащено цифровым термостатом, таймером, зуммерами.
Комплектация и схема камеры соляного тумана
← Прокрутить влево/вправо →
Камера Стенд для испытаний
образцов и компонентов
  • No.1 Распылительная трубка
    (Spray Tower)
    No.2 Воронка (Funnel)
    No.3 Опора типа V
    и эта опора может быть прочной или слабой в зависимости от веса образца
  • Maker = VISION TEC ROK.

После снятия опоры, вид распылительной трубки
Пример распыления

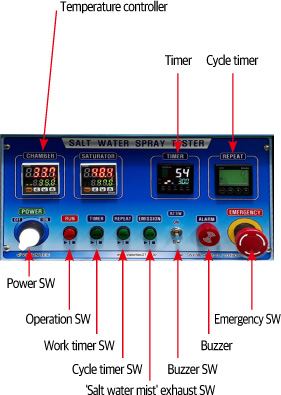

Control Panel
Манометр, термометр-регулятор, таймер и различные S/W.
Камера
Давление		 Измеритель давления
  • * Нормальный диапазон давления 0.07~0.17㎫
  • Maker = PARKER ROK.
Регулятор
  • H → При повышении давления
  • L → При снижении давления
  • Maker = PARKER ROK.
Комплектация и схема камеры соляного тумана
← Прокрутить влево/вправо →
Камера Защитное устройство от перегрева и от утечек (OHP. ELB)
  • No.1 = Камера и защитное устройст во от перегрева температуры
    (Chamber O.H.P.)
  • No.2 = Сатуратор и защитное устройство от перегрева температуры
    (Saturaton Tank O.H.P.)
  • No.3 = Защитное устройство от утечек (E.L.B.)
  • * Maker = LS ELECTRIC ROK.
Смотровое окно для
проверки форсунки
впрыска
  • Можно проверить, нормально ли
    подается рассол в форсунку из
    резервуара.
  • * Maker = VISION TEC ROK
Форсунка
  • Nozzle Hole = 0.8 ~1.0Ø
  • * Размер и вместимость камеры, а также размер образца определяют размер сопла и прилагаемое количество сопла.
  • * Maker = VISION TEC ROK.
Комплектация
форсунки
Резервуар для рассола
  • Вместимость
  • 1. VT-ST100 =80ℓ
  • 2. VT-ST200 =90ℓ
  • 3. VT-ST300-66=120ℓ
  • * Емкость резервуара рассола зависит от размера камеры
  • * Maker = VISION TEC ROK.
Нагреватель для камеры
  • Нагреватель увеличивает температуру внутри камеры. В зависимости от разме ра и вместимости камеры увеличиваетс я количество нагревателей, а также их ёмкость.
  • * Maker = VISION TEC ROK.
Комплектация и схема камеры соляного тумана
← Прокрутить влево/вправо →
Камера
Опция		 Пылеуловитель
  • Устройство собирает и удаляет частицы твердых веществ или жидкостей, плавающих в воздухе.
  • Создает приятную обстановку в лаборатории.
Вид в разрезе и
спецификация.
  • Model = MS 0500
  • Объем воздуха = 7 CMM
  • Статическое давление = 150~200mmAq
  • Выход = 0.38Kw(0.5HP)
  • Вес = 25kG
  • Фильтры
  • 1st = Ceramic
  • 2nd = Carbon
  • 3rd = After Filter
  • * Maker: AUTO Link ROK.
Touch Screen (Optional Spec.)
  • 1. Нормальная температура в камере 35±1℃.
  • 2. Проверяет температуру в камере
  • * Maker = VISION TEC ROK.
Камера
Общие технические характеристики 		Датчик температуры
  • * Термостат: интегрируется с компьютерной системой, Высокое разрешение 800x480 цифрового регистратора ЖК-экран 7"TFT 500 шаблонов, SD-карта для записей теста 50000 сегментов
  • * Maker = NEX CONTROL ROK.
Камера Генератор ионной воды (Ion water manufacture device)После создания 3000ℓ ионизированной воды смола внутри пополняется.
  • В зависимости от размера и вместимости камеры увеличивается размер создателя ионной воды.
Регулирующий клапан
  • Базовый тип
  • 1. Максимальное давление(Max.Pressure) 10.5Bar,150psi
  • 2. Максимальная температура(Max. Temp.) 50℃ (122˚F)
  • 3. Минимальная температура (Min.Temp.) 1℃ (34˚F)
  • 4. Максимальный вакуум(Max.Vacuum) 140mmHg
  • 5. Вместимость(Capacity) → (8x17) =11 ℓ
  • 6. Out size :220Ø x 600mm
    * Технические условия меняются в зависимости от размера цилиндра
  • * Maker = CJK ROK.
Комплектация и схема камеры соляного тумана
← Прокрутить влево/вправо →
Камера Сатуратор
  • Сатуратор: температура 45±1℃
  • Temperature saturator 45±1℃
  • Maker = VISION TEC ROK.
  • В зависимости от размера и
    вместимости камеры увеличивается количество сатураторов
Соленоидный клапан
Прикреплен соленоидный клапан
  • Спецификация
  • No.1=220V 10W, 3/8 inch
  • No.2=220V 5.5W, 1/4 inch
  • No.3=220V 8W, 1/4 inch
  • Maker = PARKER ROK.
Соленоидный клапан
  • * Соленоидный клапан предназначен для открытия клапанов путем
    регулирования электрических потоков
Камера Дверь Автоматическое
(Door)
открывание и закрывание крышки
→ Automatic opening/closing
door
  • VT-ST100
  • VT-ST200
  • VT-ST300-66 →(Ручной режим)
  • Manual Door
  • *Выше модели VT-ST300-86 (автоматические двери)
Воздушный цилиндр для автоматического
открывания и закрывания крышки
→ For automatic opening/ closing doors Air Cylinder
  • Рабочий тип
    Двойное действие
  • 1. Используемая
    жидкость:воздух
  • 2. Опорное давление 15Kgf/㎠
  • 3. Максимальное давление 9.9Kgf/㎠
  • 4.Минимальное давление 0.5Kgf/㎠
  • 5.Скорость использования 50~500mm/s
  • * Maker : ISTC  ROK. TPC  ROK.
  • * The above is the basic type.

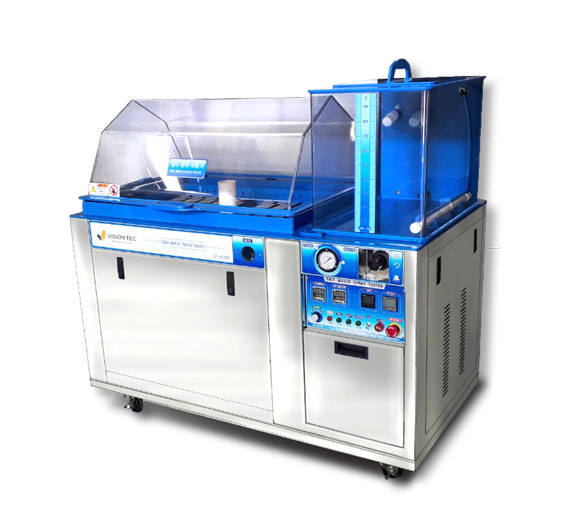

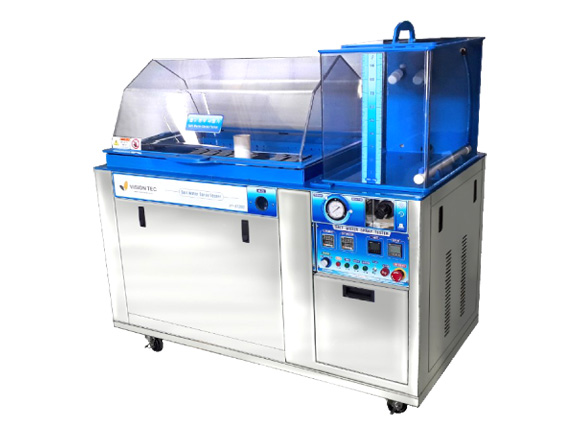

  • VT-ST 100/200
  • VT-ST 300-66
Спецификация
← Прокрутить влево/вправо →
MODEL VT-ST100 VT-ST200 VT-ST300-66
Temperature Range RT ~35℃ (* RT ~ 60℃ → Can be changed by customer order = Select Option)
Tester Method Neutral Spray Test
Tester Temperature Neutral (35℃±2℃) / CASS (50℃±2℃) Option
Temperature Control Digital P.I.D. Control
Spray Volume 1.5±0.5㎖ / 80㎠/h / Mean Value of 24 Hours Operation
Material In PVC 5t PVC 5t PVC 5t
Out SUS 304 SUS 304 SUS 304
Door PVC / Transparent
Dimension In (WxDxH) 600 x 450 x 450mm 900 x 600 x 600mm 1200 x 600 x 600mm
Out (WxDxH) 1350 x 680 x 1250mm 1650 x 850 x 1250mm 1900 x 900 x 1280mm
Heater Capacity Chamber:0.35Kw
Saturation Tank:0.5Kw		 Chamber:0.7Kw
Saturation Tank:0.5Kw		 Chamber:0.9Kw
Saturation Tank:0.5Kw
Safety Device ELB.OHP ELB.OHP ELB.OHP
Power Source AC220V 1Ø / 50 / 60 Hz
Air Cylinder for Door Open Option Option Option
CASS Option Option Option
Touch Screen Option Option Option
* Другие опции могут быть добавлены через заказ.
* Внешний вид изделий и технические характеристики могут быть изменены для повышения производительности устройства.

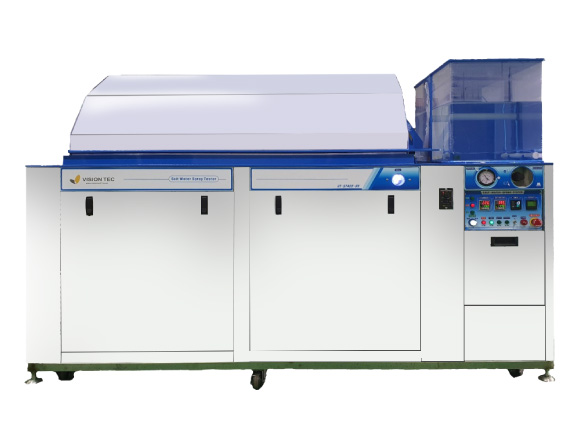

  • VT-ST 400-86
Спецификация
← Прокрутить влево/вправо →
MODEL VT-ST300-86 VT-ST400-86 VT-ST500-86
Temperature Range RT ~ 35℃ (*RT ~ 60℃ → Can be changed by customer order=Select Option)
Tester Method Neutral Spray Test
Tester Temperature Neutral(35℃±2℃)/CASS (50℃±2℃) Option
Temperature Control Digital P.I.D. Control
Spray Volume 1.5±0.5㎖/80㎠/h / Mean Value of 24 Hours Operation
Material In PVC 8t PVC 8t PVC 8t
Out SUS 304 SUS 304 SUS 304
Door PVC Transparent
Dimension In (WxDxH) 1200 x 800 x 600mm 1500 x 800 x 600mm 2000 x 800 x 600mm
out (WxDxH) 2150 x 1100 x 1600mm 2400 x 1100 x 1600mm 2900 x 1100 x 1600mm
Heater Capacity Chamber:1.0Kw
Saturation Tank:0.5Kw		 Chamber:1.4Kw
Saturation Tank:0.5Kw		 Chamber:1.0Kw(2ea),
Saturation Tank:0.5Kw
Safety Device ELB.OHP ELB.OHP ELB.OHP
Power Source AC220V 1Ø / 50 / 60 Hz
Air Cylinder for Door Open Free(Basis) Free(Basis) Free(Basis)
CASS Option Option Option
Touch Screen Option Option Option
* Другие опции могут быть добавлены через заказ.
* Внешний вид изделий и технические характеристики могут быть изменены для повышения производительности устройства.
