·Features

챔버내 균일한 분사 가능!

※ CE 인증 획득 (COC)→ ‘TUV NORD ’

* 등록번호 (K12802/E21)

챔버내 정확하고 균일한 분사 !

* 염수분무 시험기란 주강재료 도금 도료등의 유기피막,무기피막을 실시한 시료에 염수에 의한 분사로 제품의 마모 및 내부식성을 검사하는 재료시험장비이다.

1. 특수노즐의 사용으로 안개입자 분사가 가능하며,챔버내의 균일한 분사가 가능하다.
2. 염수 분무시험(35℃±2℃)및 캐스 시험법(50℃±2℃)을 만족시킨다.
3. 사이클 운전이 가능하다.→타이머 및 카운터 설치
절전형 설계(1.1Kw)로 경제적이다.
4. 시험공간 및 외부케이스( Case)는 비부식성 재질로 제작.
5. 자가진단이 가능한 마이크로 프로세서 콘트롤러 장착. (선택사양)
6. 디지털 온도조절기,타이머,부저 장치등을 장착

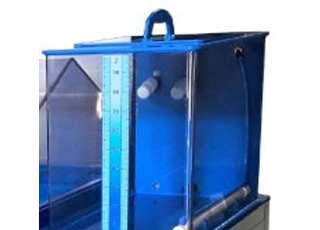

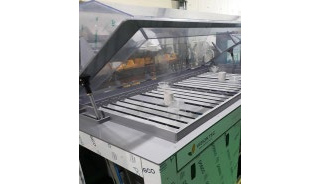

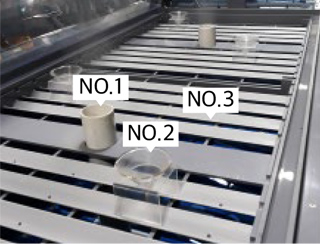

챔 버 (Chamber)	시료 실험대 및 구성품 Specimen Tray and Components		No.1 분무탑(Spray Tower) No.2 깔때기(Funnel) No.3 V형 받침대(V Type Support) & V형 받침대는 시료의 무게에 따라 강하고 약한 재질로 변동 된다. Maker = VISION TEC ROK.

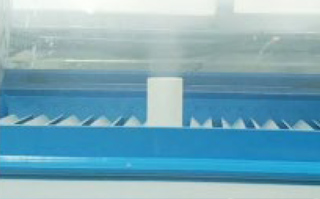

받침대를 제거한 후,분무탑	분무하는 장면(Spray Scene)

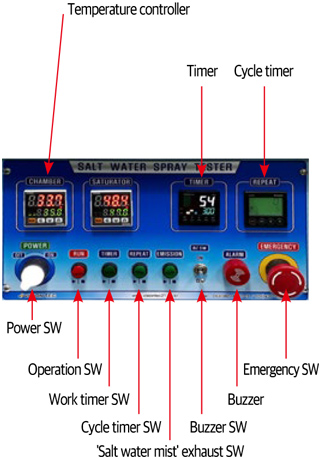

Control Panel

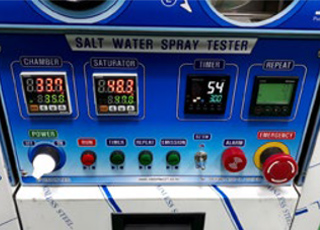

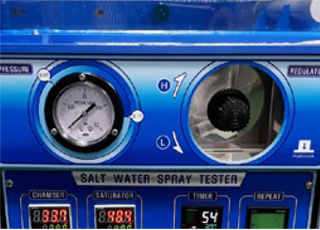

압력게이지,레규레이터 온도계, 타이머및 각종 S/W.
챔 버 (Chamber) 압 력 (Pressure)	압력 측정기 (Pressure Gauge)		*압력의 정상적인 범위 0.07~0.17㎫ Maker=PARKER ROK.

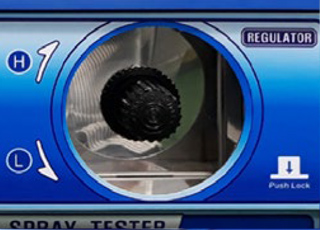

조절 장치 (Regulator)		H →압력을 증가 시킬 때 L →압력을 감소 시킬 때 Maker=PARKER ROK

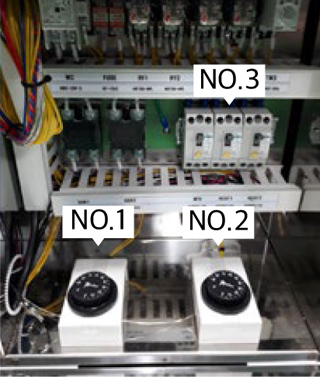

챔 버 (Chamber)	온도과열방지기&누전차단기 Over Heat Protector& Earth Leakage Breaker (OHP. ELB)		No.1=챔버, 온도과열 방지기 (Chamber O.H.P.) No.2=포화조,온도과열 방지기 (Saturaton Tank O.H.P.) No.3=누전 차단기 (E.L.B.) Maker =LS ELECTRIC ROK.
분사노즐 투시창 (Nozzle Inspection Window)		염수탱크에서 분사노즐로 정상적으로 염수가 공급되는지의 여부를 확인할 수 있다. Maker = VISION TEC ROK
분사노즐 (Spray Nozzle)		Nozzle Hole = 0.8 ~1.0Ø *챔버의 크기 및 용량 그리고 시료의 크기에 따라 노즐의 크기와 부착되는 수량이 결정된다. Maker = VISION TEC ROK.

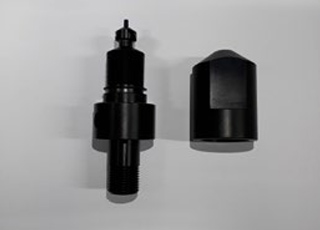

분사 노즐 구성품→ (Spray Nozzle components)
염수 탱크 (Salt Water Tank)		용량 (Capacity) 1.VT-ST100 =80ℓ 2.VT-ST200 =90ℓ 3.VT-ST300-66=120ℓ *챔버의 크기에 따라 ,염수탱크 용량 증대 Maker = VISION TEC ROK

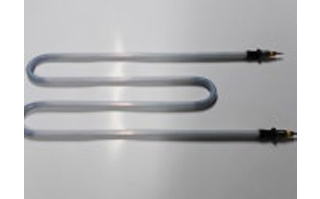

챔버 가열기 (Chamber Heater)		챔버내의 온도를 가열해주는 가열기. 챔버의 크기 및 용량에 따라 가열기의 갯수가 증가하며 용량도 증가한다. Maker = VISION TEC ROK.
챔 버 (Chamber) 선택사양 (Optional Spec.)	집진기 (Dust Collector)		기체속에 부유하고 있는 고체나 액체 의 미립자를 모아서 제거하는 장치. 실험실내의 쾌적한 실내환경을 조성한다.

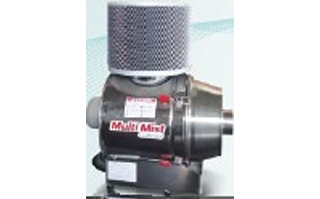

단면도 및 제원→ Section View and Specification.		Model=MS 0500 풍량(Wind Volume)=7 CMM 정압 (Constant pressure)=150~200mmAq 출력(Power)=0.38Kw(0.5HP) 중량(Weight)=25kG 필터(Filter)1st=Ceramic 2nd=Carbon 3rd=After Filter Maker: AUTO Link ROK.
Touch Screen (Optional Spec.)		1.챔버내의 정상적인 온도 35±1℃. 2.챔버내의 온도를 감지한다 Maker = VISION TEC ROK.
챔 버 (Chamber) 일반사양 (General Spec.)	온도 감지기 (Temperature Sensor)		*온도조절기: 컴퓨터 통신기능, 디지털 기록계 통신기능 800x480의 고해상도 7“TFT LCD화면 500Pattern, 50000Segment 시험기록저장 -SD카드 Maker =NEX CONTROL ROK.

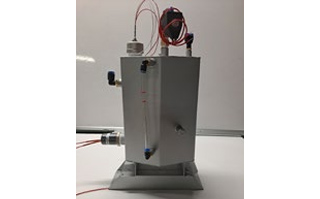

챔 버 (Chamber)	이온수 제조기 (Ion water manufacture device) 3000ℓ의 이온수 제조후, 내부의 수지를보충 한다.		챔버의 크기 및 용량에 따라,이온수제 조기의 원통의 치수가 증대 된다.

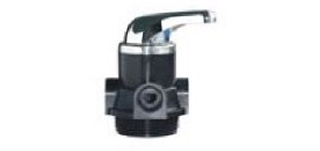

제어 밸브→ (Control Valve)		기본형(Standard Type) 1최대압력(Max.Pressure)10.5Bar,150psi 2최대온도(Max.Temp.) 50℃ (122˚F) 3최소온도(Min.Temp.) 1℃ (34˚F) 4최대진공(Max.Vacuum)140mmHg 5용량(Capacity) →(8x17) =11 ℓ 6Out size :220Ø x600mm 원통의 크기에 따라 사양조건 변동 Maker =CJK ROK.
포화조 (Saturator)		포화조: 온도 45±1℃ Maker= VISION TEC ROK.
	챔버의 크기 및 용량에 따라 포화조의 갯수가 증가하며 용량도 증가한다.

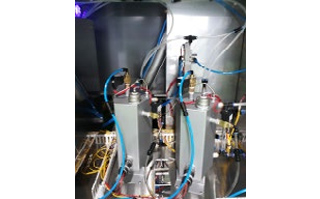

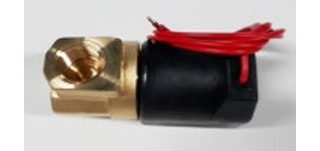

전자 변 (Solenoid Valve) 전자변이 부착되어있는 모습→		제원 (Specification) No.1=220V 10W, 3/8 inch No.2=220V 5.5W,1/4 inch No.3=220V 8W ,1/4 inch Maker= PARKER ROK.
전자 변 (Solenoid Valve)		*전자변은 전류의 작용으로 밸브를 개방하는 장치
챔 버 (Chamber) 도어 (Door)	자동 개폐 도어→ Automatic opening/closing door		VT-ST100 VT-ST200 VT-ST300-66 →(수동) Manual Door VT-ST300-86 Model이상 (자동도어) VT-ST300-86 or Higher Model (Automatic opening/closing door)

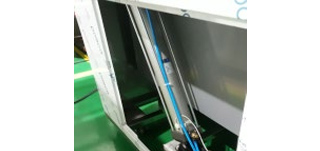

자동 개폐도어를 위한 에어 실린더.→		작동방식(Working Type) 복동식(Double-Acting Type) 1사용 유체(Fluid):공기 (Air) 2보증내압력(Bearing Pressure) 15Kgf/㎠ 3최고사용압력(Max working pressure) 9.9Kgf/㎠ 4.최저사용압력(Min working pressure) 0.5Kgf/㎠ 5사용속도(working speed)50~500mm/s Maker : ISTC ROK. TPC ROK. The above is the basic type.

챔 버
(Chamber)

시료 실험대 및 구성품
Specimen Tray and Components

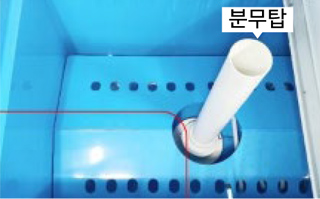

No.1 분무탑(Spray Tower)
No.2 깔때기(Funnel)
No.3 V형 받침대(V Type Support)
& V형 받침대는 시료의 무게에 따라 강하고 약한 재질로 변동 된다.
Maker = VISION TEC ROK.

받침대를 제거한 후,분무탑

분무하는 장면(Spray Scene)

Control Panel

압력게이지,레규레이터 온도계,
타이머및 각종 S/W.

챔 버 (Chamber)

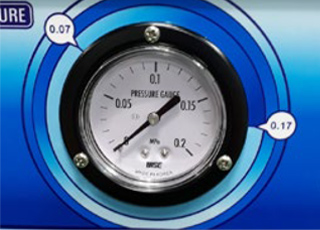

압 력 (Pressure)

압력 측정기
(Pressure Gauge)

*압력의 정상적인 범위
0.07~0.17㎫
Maker=PARKER ROK.

조절 장치
(Regulator)

H →압력을 증가 시킬 때
L →압력을 감소 시킬 때

Maker=PARKER ROK

챔 버
(Chamber)

온도과열방지기&누전차단기
Over Heat Protector&
Earth Leakage Breaker
(OHP. ELB)

No.1=챔버, 온도과열 방지기
(Chamber O.H.P.)
No.2=포화조,온도과열 방지기
(Saturaton Tank O.H.P.)
No.3=누전 차단기 (E.L.B.)
Maker =LS ELECTRIC ROK.

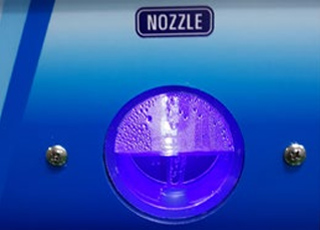

분사노즐 투시창
(Nozzle Inspection Window)

염수탱크에서 분사노즐로 정상적으로 염수가
공급되는지의 여부를 확인할 수 있다.

Maker = VISION TEC ROK

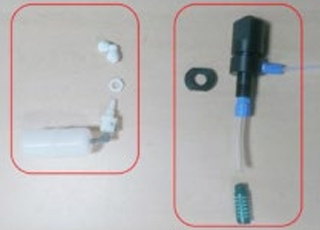

분사노즐
(Spray Nozzle)

Nozzle Hole = 0.8 ~1.0Ø
*챔버의 크기 및 용량 그리고 시료의 크기에 따라
노즐의 크기와 부착되는 수량이 결정된다.

Maker = VISION TEC ROK.

분사 노즐 구성품→
(Spray Nozzle components)

염수 탱크
(Salt Water Tank)

용량 (Capacity)
1.VT-ST100 =80ℓ
2.VT-ST200 =90ℓ
3.VT-ST300-66=120ℓ
*챔버의 크기에 따라 ,염수탱크 용량 증대

Maker = VISION TEC ROK

챔버 가열기
(Chamber Heater)

챔버내의 온도를 가열해주는 가열기.
챔버의 크기 및 용량에 따라 가열기의
갯수가 증가하며 용량도 증가한다.

Maker = VISION TEC ROK.

챔 버 (Chamber)
선택사양 (Optional Spec.)

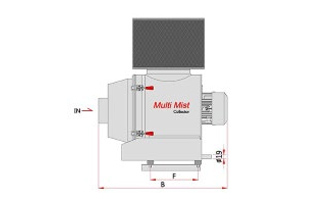

집진기
(Dust Collector)

기체속에 부유하고 있는 고체나 액체
의 미립자를 모아서 제거하는 장치.
실험실내의 쾌적한 실내환경을 조성한다.

단면도 및 제원→
Section View and Specification.

Model=MS 0500
풍량(Wind Volume)=7 CMM
정압 (Constant pressure)=150~200mmAq
출력(Power)=0.38Kw(0.5HP)
중량(Weight)=25kG
필터(Filter)1st=Ceramic
2nd=Carbon
3rd=After Filter
Maker: AUTO Link ROK.

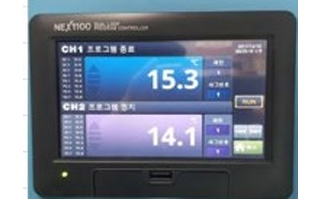

Touch Screen
(Optional Spec.)

1.챔버내의 정상적인 온도 35±1℃.
2.챔버내의 온도를 감지한다

Maker = VISION TEC ROK.

챔 버 (Chamber)
일반사양 (General Spec.)

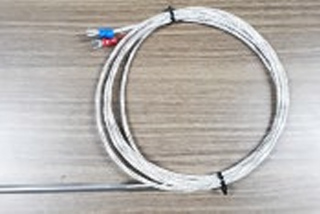

온도 감지기
(Temperature Sensor)

*온도조절기: 컴퓨터 통신기능,
디지털 기록계 통신기능 800x480의
고해상도 7“TFT LCD화면 500Pattern,
50000Segment 시험기록저장
-SD카드

Maker =NEX CONTROL ROK.

챔 버 (Chamber)

이온수 제조기
(Ion water manufacture device) 3000ℓ의 이온수 제조후,
내부의 수지를보충 한다.

챔버의 크기 및 용량에 따라,이온수제
조기의 원통의 치수가 증대 된다.

제어 밸브→
(Control Valve)

기본형(Standard Type)
1최대압력(Max.Pressure)10.5Bar,150psi
2최대온도(Max.Temp.) 50℃ (122˚F)
3최소온도(Min.Temp.) 1℃ (34˚F)
4최대진공(Max.Vacuum)140mmHg
5용량(Capacity) →(8x17) =11 ℓ
6Out size :220Ø x600mm
*원통의 크기에 따라 사양조건 변동

*Maker =CJK ROK.

포화조
(Saturator)

포화조: 온도 45±1℃

Maker= VISION TEC ROK.

챔버의 크기 및 용량에 따라 포화조의
갯수가 증가하며 용량도 증가한다.

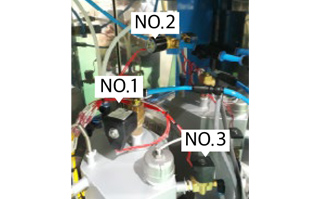

전자 변 (Solenoid Valve)
전자변이 부착되어있는 모습→

제원 (Specification)
No.1=220V
10W, 3/8 inch
No.2=220V
5.5W,1/4 inch
No.3=220V
8W ,1/4 inch
Maker= PARKER ROK.

전자 변
(Solenoid Valve)

*전자변은 전류의 작용으로 밸브를 개방하는 장치

챔 버 (Chamber)
도어 (Door)

자동 개폐 도어→
Automatic opening/closing door

VT-ST100
VT-ST200
VT-ST300-66 →(수동) Manual Door
*VT-ST300-86 Model이상 (자동도어)
*VT-ST300-86 or Higher Model
(Automatic opening/closing door)

자동 개폐도어를 위한 에어 실린더.→

*작동방식(Working Type)
복동식(Double-Acting Type)
1사용 유체(Fluid):공기 (Air)
2보증내압력(Bearing Pressure) 15Kgf/㎠
3최고사용압력(Max working pressure) 9.9Kgf/㎠
4.최저사용압력(Min working pressure) 0.5Kgf/㎠
5사용속도(working speed)50~500mm/s
Maker : ISTC ROK. TPC ROK.
*The above is the basic type.

MODEL	VT-ST100	VT-ST200	VT-ST300-66
Temperature Range	RT ~35℃ (*RT ~ 60℃→Can be changed by customer order=Select Option)
Tester Method	중성(35℃±2℃)/캐스 (50℃±2℃) Option/ Neutral(35℃±2℃)/CASS (50℃±2℃) Option
Temperature Control	Digital P.I.D. Control
Spray Volume	1.5±0.5㎖/80㎠/h (24시간 운전평균)/Mean Value of 24 Hours Operation
Material In	PVC 5t
Material Out	SUS 304
Door	PVC 투명/Transparent
Dimension In (WxDxH)	600 x450 x 450mm	900 x 600 x 600mm	1200 x 600 x 600mm
Dimension out (WxDxH)	1350 x680 x 1250mm	1650 x 850 x 1250mm	1900 x 900 x 1280mm
Heater Capacity	챔버:0.35Kw, 포화조 탱크:0.5Kw	챔버:0.7Kw, 포화조 탱크:0.5Kw	챔버:0.9Kw, 포화조 탱크:0.5Kw
Safety Device	ELB.OHP
Power Source	AC220V 1Ø /50/60 Hz
Air Cylinder for Door Open	Option
CASS	Option
Touch Screen	Option
* 기타 사양은 주문제작이 가능합니다. * Other specifications can be made to order * 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다. * External appearance & type and specifiation may be to change without advance notice to enhance the performance of equipment.

MODEL

VT-ST100

VT-ST200

VT-ST300-66

Temperature Range

RT ~35℃ (*RT ~ 60℃→Can be changed by customer order=Select Option)

Tester Method

중성(35℃±2℃)/캐스 (50℃±2℃) Option/ Neutral(35℃±2℃)/CASS (50℃±2℃) Option

Temperature Control

Digital P.I.D. Control

Spray Volume

1.5±0.5㎖/80㎠/h (24시간 운전평균)/Mean Value of 24 Hours Operation

Material In

PVC 5t

Material Out

SUS 304

Door

PVC 투명/Transparent

Dimension In (WxDxH)

600 x450 x 450mm

900 x 600 x 600mm

1200 x 600 x 600mm

Dimension out (WxDxH)

1350 x680 x 1250mm

1650 x 850 x 1250mm

1900 x 900 x 1280mm

Heater Capacity

챔버:0.35Kw, 포화조 탱크:0.5Kw

챔버:0.7Kw, 포화조 탱크:0.5Kw

챔버:0.9Kw, 포화조 탱크:0.5Kw

Safety Device

ELB.OHP

Power Source

AC220V 1Ø /50/60 Hz

Air Cylinder for Door Open

Option

CASS

Option

Touch Screen

Option

* 기타 사양은 주문제작이 가능합니다.
* Other specifications can be made to order

* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.
* External appearance & type and specifiation may be to change without advance notice to enhance the performance of equipment.
