복합분무 시험기

·터치스크린과 컴퓨터 컨트롤 방식으로 사용이 가능하다.

※ 복합분무시험기는 자동차,항공,전자,반도체등 모든 산업분야에 걸쳐 개발품 혹은 생산품에 대하여 실제로 사용되어지는 환경 혹은 가혹한 환경을 모의하는 실험장비이다.가능합니다.


이 실험장비를 통하여 제품의 내구성 및 부식성을 검증하는 것입니다.

추가적인 환경조건으로 저습조건(5% RH)등이 있으며 또한 추가적인 시험조건으로는 MS600-66, GMW 14872가 가능합니다.


Model
1. 기본형(Standard Type) VT-CCT A
2. 저온형(Low Temp.Type) VT-CCT B
3. 침지형(Salt water immerse Type) VT-CCT C


Features

1. 프로그램 온도조절기의 사용으로 승온 및 유지, 냉각을 자유롭게 설정할 수 있다.
2. 기록계의 사용으로 모든 데이터를 기록으로 보관할 수 있다.
3. 5.7“ Color Touch Screen Controller를 통한 정치(수동) 및 프로그램 운전의 간편 사용
4. P.I.D.제어를 통한 16Zone 개별 제어 할당 적용으로 정밀제어 가능
5. RS-232C 통신을 통한 Control 통합제어 가능
6. 비상정지 스위치를 통한 긴급상황 대처
7. 기본 2중 Packing System으로 외부공기 누출,외벽의 고온 저온 노출의 근본적 차단
8. Sirocco Fan에 의한 상부 토출, 하부 흡입 구조로 균일한 온도 분포
9. Gauze를 통한 습구 센서로 전자센서 파손 요소 차단
10. 챔버 내부 내부식성 재질 적용
11. 부품의 Teflon Coating에 의한 내부식성 강화
12. 고객의 요청시, 내부 관측용 2중 진공열선 유리 장착
13. Cable(Access) Port(Hole)를 통한 시료의 전원 및 신호 인가 가능
14. Water Supply System의 상수도 직결식과 물탱크식 선택 가능
15. 다양한 선택옵션중 사용자의 환경에 맞는 기능 선택으로 효율적 장비 운용


Notes on Selection

1.사용자 요구에 맞게 크기 및 성능은 조정이 가능합니다.
2. 사용자가 선호하는 제어기나 관련 부품의 사용이 가능합니다.
3. 성능 및 기능 향상을 위하여 위 사양은 예고 없이 변경될 수 있습니다.
4. 위 시험기의 성능 보증은 시험기 주변 온도 20℃± 5℃,무 부하 기준입니다.
5. 온도 변화율은 최대 3℃ 까지 가능합니다.
6. 선반은 기본 2단이 공급됩니다.
7. SALT SPRAY TEST 구간은 염수 분무 시험 규정 KS D 9502 가 적용됩니다.
8. SALT SPRAY TEST 구간은 압축공기가 필요로 합니다.
9. 사용자의 요구에 의해 CFC FREE 냉매가 적용될 수 있습니다.
10. 가습 장치의 안정적인 운영을 위하여 증류수 사용을 권장합니다.



Safety device &Optional Specifications
1. 안전장치 (Safety device)
1. E.L.B. 누전차단기 (Earth Leakage Breaker)
2. 제어 차단용 퓨즈 (Fuse)
3. M.O.C.R 팬 모터 과전류 차단기 (Motor Over Current Relay)
4. 압축기 과부하,과열 차단기 (Compressor O.C.R. Compressor Thermal Protector)
5. 가열,가습히터 과열차단기 (Dry and Wet Heater High Heat Protector)
6. 저수위 운전 차단기 (Water Low Level Alarm)

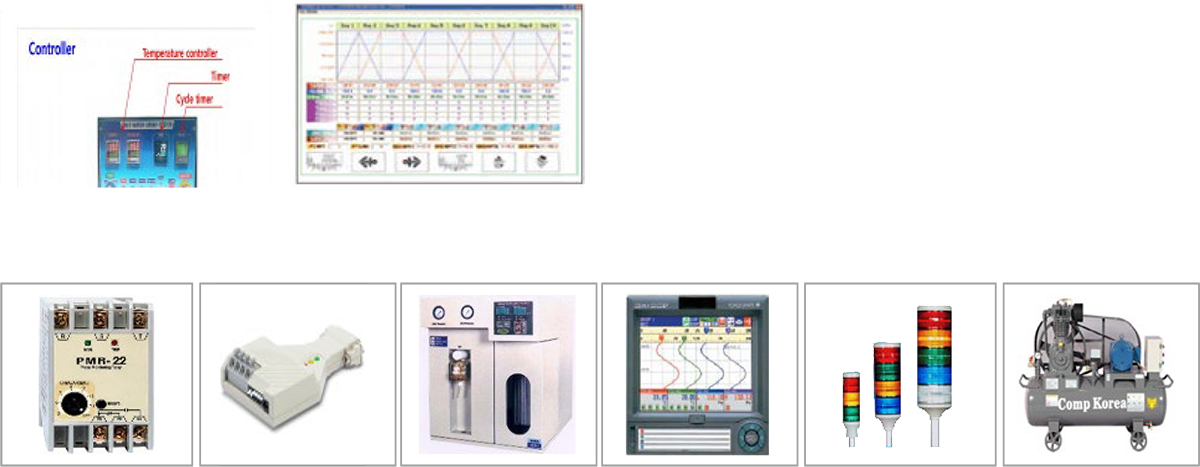

2. 선택사양 (Optional Specifications)
1. CASS Test
2. 역상 방지기 (Reverse Phase Protect Device)
3. 통신연결 제어 프로그램 (RS232C or 485 W/Running Program)
4. Solution Mixing System
5. 기록계 (Paper Recorder,Digital Recorder)
6. 증류수 공급장치 (D.I. Water Supply Device)
7. 압축공기 공급장치 (Compressed Air Supply Device)
8. 데이터 수집 시스템 (Data Acquisition System)




Specification
MODELVT-CCT-200 VT-CCT-500VT-CCT-1000
VOLUME LITER 200ℓ490ℓ 1,000ℓ
TEMPERATURE RANGE CCTA (기본형)R.T. ~ 60°C
TEMPERATURE RANGE CCTB (저온형)-20°C ~ 70°C
TEMPERATURE RANGE CCTC (침지형)-20°C ~ 70°C
TEMPERATURE RANGE ACCURACY/UNIFORMITY± 0.5 °C , ± 1.0°C
TEMPERATURE RANGE CHANGING RATE“MS 600-66(H.K.MC)” or 1 °C / min
HUMIDITY RANGE30% ~ 95%
HUMIDITY ACCURACY± 3.0%
SPRAY VOLUME mL/ 80㎠/ hourKS D 9502
1.5 ± 0.5 mL
MISC. OPTION ITEM- A형(Type A) : 염수분무(Salt water spray) → 강제건조(Forced drying) → 습윤의 반복(wetting of repeat)
- B형(Type B) : 염수분무(Salt water spray) → 강제건조(Forced drying) → 습윤(Wetting) → 자연건조(Natural drying) → 저온의 반복(lowe tmperature of repeat)
- C형(Type C) : 염수침지(Salt water immersion) → 강제건조(Forced drying) → 습윤(Wetting) → 자연건조(Natural drying) → 저온의 반복(lowe tmperature of repeat)
- 기타(etc) : 사용자 시험 사양(User test specifications)
SIZE (mm) TYPE: A,B INTERNAL500W x 500D x 800H700W x 700D x 1,000H1000W x 1000D x 1000H
SIZE (mm) TYPE: EXTERNAL1,400W x 1,500D x 1,800H1,550W x 1,600D x 2,000H1,800W x 1,800D x 2,000H
MATERIAL INTERNALSUS 316L or Titanium
MATERIAL EXTERNALSUS304 2B POLISHED
* 기기의 성능향상을 위하여 외형 및 사양이 변경될 수 있습니다.
* External appearance & type and specifiation may be to change without advance notice to enhance the performance of equipment.
